Conception de la bande de roulement des roues de train : pourquoi les roues coniques assurent la stabilité dans les courbes

Les roues de train comptent parmi les éléments porteurs les plus critiques des véhicules ferroviaires. Leur géométrie affecte directement la sécurité, la stabilité de conduite, les performances d’usure et la capacité de négociation des virages.

Comprendre la conception de la bande de roulement des roues de train est essentiel pour les ingénieurs ferroviaires, les fabricants de matériel roulant et les professionnels des achats.

1. Contrainte de contact des roues du train et répartition de la charge

Une roue de train supporte tout le poids du véhicule. Cependant, la surface de contact entre la table de roulement et le rail est extrêmement réduite.

Au moment du contact, la contrainte de contact peut atteindre jusqu'à 1000 MPa.

En raison de cette contrainte extrême de contact roue-rail :

· Les roues du train sont fabriquées en acier forgé à haute résistance.

· Une excellente résistance à l'usure est requise.

· La résistance à la fatigue est essentielle pour une longue durée de vie.

· Un traitement thermique précis garantit la fiabilité structurelle.

La construction en acier solide garantit résistance et durabilité, même si elle augmente également le poids des roues et le bruit de roulement.

2. Qu'est-ce qu'une bande de roulement de roue de train ?

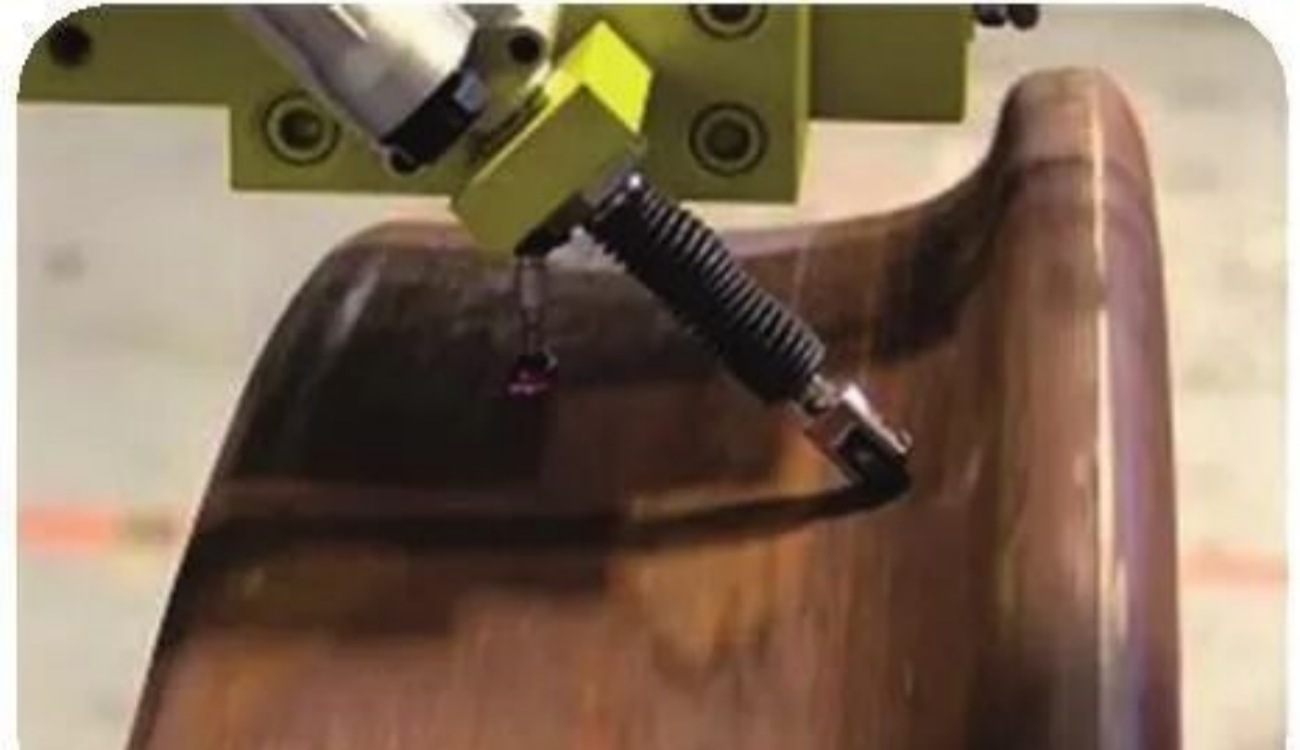

La bande de roulement est la surface de roulement de la roue du train qui entre en contact avec le rail.

Contrairement à une surface cylindrique, les roues ferroviaires utilisent un profil de bande de roulement conique. Les boudins de roue sont positionnés sur le côté intérieur des rails et la surface de la bande de roulement est conçue avec des rapports de conicité spécifiques.

Rapports de conicité standard de la bande de roulement

La bande de roulement conique comprend généralement deux zones de pente :

· Cône 1:20 (parfois 1:40 pour les trains à grande vitesse)

Situé entre 48 et 100 mm de la bride intérieure.

Il s’agit de la principale zone de contact roue-rail.

· Cône 1:100

Situé au-delà de 100 mm de la bride.

Cette section fournit un support de stabilité secondaire.

Cette géométrie à double cône joue un rôle clé dans la stabilité des véhicules ferroviaires.

3. Pourquoi les roues des trains sont coniques plutôt que cylindriques

Si les roues du train étaient cylindriques, le mouvement latéral provoquerait une instabilité.

La bande de roulement conique permet un comportement d'auto-centrage automatique.

Lorsqu'un essieu s'écarte de l'axe de la voie :

· Le rayon de roulement sur une roue augmente.

· Le rayon de roulement sur la roue opposée diminue.

· Une force de rappel est générée en raison de la différence des rayons de roulement.

Ce principe géométrique ramène naturellement l’essieu vers le centre du rail.

Par conséquent:

· L'usure des brides est réduite.

· La stabilité de fonctionnement s'améliore.

· Les coûts de maintenance diminuent.

4. Comment les roues du train franchissent les courbes sans différentiel

Les roues du train sont fixées sur un essieu solide, ce qui signifie que les deux roues tournent à la même vitesse angulaire.

Lors de l'entrée d'une courbe :

· La roue extérieure doit parcourir une distance plus longue.

· La roue intérieure parcourt une distance plus courte.

Le profil conique de la bande de roulement résout ce problème mécaniquement.

Parce que les rayons de contact de roulement diffèrent :

· La roue extérieure fonctionne avec un rayon de roulement effectif plus grand.

· La roue intérieure fonctionne avec un rayon de roulement effectif plus petit.

Cette différence permet aux trains de franchir les courbes en douceur sans glisser et sans nécessiter de système d'engrenage différentiel.

Il s’agit de l’une des conceptions mécaniques les plus efficaces de l’ingénierie ferroviaire.

5. Importance technique de la géométrie roue-rail

La conception de la bande de roulement des roues influence directement :

· Sécurité de négociation de courbe

· Taux d'usure des roues et des rails

· Stabilité opérationnelle à grande vitesse

· Confort de conduite

· Intervalles d'entretien

La géométrie optimisée des roues ferroviaires est fondamentale pour les wagons de marchandises, les locomotives, les systèmes de métro et les trains à grande vitesse modernes.
