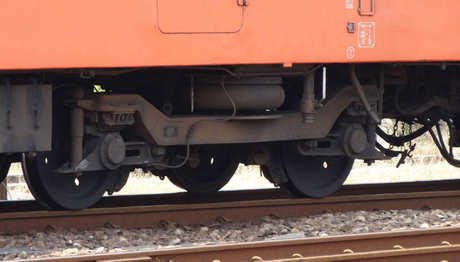

Un bogie est un élément porteur et roulant essentiel d’un véhicule ferroviaire. Il se compose généralement du châssis du bogie, des essieux, des boîtes d'essieux, du système de suspension, des dispositifs d'amortissement et des composants de freinage. En plus de transporter les charges du véhicule, le bogie guide le véhicule le long de la voie et a un impact direct sur la stabilité de roulement, le confort de conduite et la sécurité opérationnelle.
Différentes structures de bogies et paramètres de conception affectent directement l'interaction entre le véhicule et la voie. Une bonne conception des bogies est donc essentielle pour améliorer les performances globales des véhicules ferroviaires.
Pendant leur exploitation, les véhicules ferroviaires doivent s'adapter en permanence aux courbes de la voie, aux irrégularités de la voie et aux charges dynamiques générées à différentes vitesses. La conception structurelle du bogie influence directement la stabilité de fonctionnement du véhicule.
L'essieu monté est un composant important qui interagit directement avec la piste. Sa disposition et son empattement affectent les performances de négociation des virages et la stabilité du véhicule en conduite en ligne droite.
Un agencement d'essieux et un empattement correctement conçus peuvent fournir un meilleur équilibre entre la conduite à grande vitesse et la négociation de virages tout en réduisant les forces roue-rail inutiles.
Le système de guidage de la boîte d'essieu détermine le mouvement de l'essieu par rapport au châssis du bogie et joue un rôle important dans les performances dynamiques du véhicule.
Le guidage rigide offre des contraintes plus fortes et un mouvement des essieux plus direct, tandis que le guidage flexible permet un certain degré de liberté de mouvement, ce qui peut contribuer à réduire l'impact roue-rail et les vibrations.
Par conséquent, le système de guidage de la boîte d'essieu doit être conçu de manière appropriée en fonction de la vitesse de fonctionnement du véhicule, des conditions de piste et de l'application.
Le système de suspension est un élément important d'un bogie ferroviaire. Il supporte principalement les charges du véhicule, absorbe les vibrations et améliore la qualité globale de fonctionnement.
Les véhicules ferroviaires modernes utilisent couramment des systèmes de suspension primaire et secondaire. La suspension primaire est généralement située entre l'essieu monté et le châssis du bogie et contribue à absorber les vibrations générées par l'interaction roue-rail. La suspension secondaire est située entre le châssis du bogie et la carrosserie du véhicule et réduit encore la transmission des vibrations à l'habitacle.
Des paramètres de suspension appropriés peuvent atteindre un équilibre entre stabilité de fonctionnement, réduction des vibrations et confort de conduite.
En exploitation à grande vitesse, les véhicules ferroviaires sont affectés par les irrégularités de la voie, les forces roue-rail et les propres mouvements dynamiques du véhicule. Les systèmes de suspension et d'amortissement du bogie contribuent à réduire la transmission de ces effets à la carrosserie du véhicule.
Les ressorts pneumatiques sont largement utilisés dans les systèmes de suspension secondaire des trains à grande vitesse et des véhicules de transport ferroviaire urbain.
Par rapport aux ressorts métalliques conventionnels, les ressorts pneumatiques peuvent fournir un soutien approprié en fonction des changements de charge du véhicule et offrir une isolation efficace des vibrations et des performances d'amortissement.
En contrôlant correctement la rigidité et la hauteur du ressort pneumatique, la stabilité de conduite du véhicule peut être améliorée dans différentes conditions de charge.
Lors d'un fonctionnement à grande vitesse, les essieux montés peuvent subir un mouvement de chasse. Les amortisseurs de lacet amortissent les mouvements relatifs entre le bogie et la carrosserie du véhicule, contribuant ainsi à améliorer la stabilité du véhicule à grande vitesse.
En conséquence, les amortisseurs de lacet constituent un élément important des bogies utilisés sur les véhicules ferroviaires à grande vitesse.
Le châssis du bogie supporte et transfère les charges de la carrosserie du véhicule et des composants associés tout en résistant aux charges dynamiques générées pendant le fonctionnement.
Grâce à une conception appropriée de la structure du châssis, des matériaux et des connexions, les ingénieurs peuvent maintenir une résistance et une rigidité suffisantes tout en contrôlant le poids structurel et en améliorant les performances dynamiques du véhicule.
Outre la stabilité de marche et le confort de conduite, le bogie joue un rôle important dans la sécurité du véhicule. Sa conception structurelle doit répondre aux exigences d'un fonctionnement fiable sous des charges à long terme, des charges dynamiques et des conditions de voie complexes.
Les profils de bande de roulement des roues, la géométrie des boudins, la répartition de la charge sur les essieux et les paramètres de suspension affectent tous les forces roue-rail.
Une conception appropriée de la bande de roulement et des boudins de roue peut améliorer les conditions de contact roue-rail et, avec le système de suspension du bogie, influencer les performances de négociation des virages du véhicule et sa résistance au déraillement.
Les roues et les bogies ne peuvent donc pas être conçus indépendamment. L’interaction roue-rail et la dynamique du véhicule doivent être considérées comme un système intégré.
Les bogies ferroviaires doivent assurer la sécurité du véhicule lorsque des composants individuels subissent des conditions anormales ou une dégradation de leurs performances.
Grâce à une conception structurelle et à des marges de sécurité appropriées, l'impact des défaillances partielles de la suspension, de l'amortissement ou d'autres composants sur les performances globales du véhicule et la sécurité opérationnelle peut être réduit.
Cette philosophie de conception est un élément important pour garantir une exploitation sûre et fiable des véhicules ferroviaires.
Lors d'un fonctionnement de longue durée, les bogies sont soumis à un grand nombre de charges cycliques. Par conséquent, le châssis du bogie, les essieux, les essieux et les composants de liaison doivent avoir une résistance à la fatigue suffisante.
Pendant la phase de conception, des analyses de résistance et de fatigue sont nécessaires pour les zones porteuses critiques. Pendant le fonctionnement, une inspection et un entretien réguliers permettent d'identifier en temps opportun les fissures, l'usure et autres défauts potentiels.
Les , essieux , et les essieux de roues sont des éléments clés du système de roulement d'un véhicule ferroviaire et sont étroitement liés aux performances du bogie. Les roues sont directement en contact avec les rails, supportant les charges du véhicule et contribuant au guidage du véhicule, tandis que l'essieu relie les deux roues et transfère les charges et les forces générées pendant le fonctionnement.
Les profils de bande de roulement des roues, les dimensions des boudins, les matériaux des roues, la conception des essieux et la qualité de l'assemblage des essieux montés peuvent tous affecter les conditions de contact roue-rail, la stabilité de fonctionnement et la sécurité opérationnelle.
Par conséquent, lors de la conception d’un bogie, il est important de prendre en compte non seulement le châssis du bogie, les boîtes d’essieux, la suspension et les systèmes d’amortissement, mais également les performances des roues, des essieux et des essieux. Différents types de véhicules ferroviaires, notamment les trains à grande vitesse, les voitures de voyageurs, les wagons de marchandises et les véhicules de transport ferroviaire urbain, ont des exigences différentes en matière de conception, de matériaux, de processus de fabrication et de normes d'inspection de ces composants.
Le bogie est un lien clé entre la carrosserie du véhicule, les essieux et la chenille. Sa conception détermine directement la stabilité de fonctionnement, le confort de conduite et les performances de sécurité d'un véhicule ferroviaire. Du guidage des essieux et des boîtes d'essieux aux systèmes de suspension et d'amortissement primaires et secondaires, en passant par le châssis du bogie, les roues et les essieux, chaque composant doit fonctionner ensemble dans le cadre d'un système intégré. Alors que les véhicules ferroviaires continuent d'évoluer vers des vitesses plus élevées, des charges plus lourdes et une plus grande intelligence, les normes de fabrication des bogies et des composants associés deviennent également de plus en plus exigeantes.
Des roues, essieux et essieux de haute qualité sont essentiels au fonctionnement fiable des bogies et des véhicules ferroviaires complets. MTJ (Ma'anshan Tianjun Machinery Manufacturing Co., Ltd.) est spécialisée depuis longtemps dans le développement et la fabrication de roues, d'essieux et d'essieux ferroviaires. Nos produits sont fabriqués et contrôlés qualité conformément aux normes internationales en vigueur et aux exigences techniques spécifiques du client.
Si vous avez des exigences ou des questions techniques concernant les roues, essieux, essieux ferroviaires ou produits connexes, n'hésitez pas à explorer nos pages produits ou à contacter notre équipe technique . Nous sommes prêts à fournir des solutions sur mesure pour vos applications ferroviaires.
